蒸汽流量計安裝位置要求
渦街流量計是利用流體流過阻礙物時產生穩定的漩渦，通過測量其漩渦產生頻率貳實現流量計量的。渦街流量計由渦街流量傳感器和流量顯示儀表兩部分構成，其顯示儀表為通用流量顯示儀表。以下介紹下該流量計的安裝注意點。

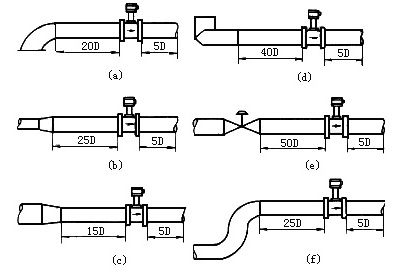

1.蒸汽流量計必須安裝在水平蒸汽直管道上，若蒸汽管道是垂直管道，則應設水平旁路管。流量計進口側要有10~15D的直管段（D為管道內徑），出口側要有5 ~10D的直管段，管道內徑必須與流量計的公稱通徑相同。
2.當實際蒸汽管道直徑與蒸汽流量計的公稱通徑不一致時，除保證流量計前后側的直管段長度外、在大小管的連接處應裝喇叭管。
3.蒸汽流量計的蒸汽的流動方向必須與流量計本體上的箭頭方向一致，同時在安裝時必須使指示器處于管道下方，指示器的刻度盤平面與地面垂直。
4.對于含水分較高的濕飽和蒸汽，流里計應安裝在疏水器的下游，以便排出液相流體。
5.在流量計壓力表接口上或者流量計進口側的直管段上，應安裝一塊壓力表，以便根據壓力值調整流量計的壓力補償裝置。
6.調整蒸汽流量計的壓力補償裝置，使實際使用的蒸汽工作壓力與流量計的標定壓力一致。調整時打開指示器的后護蓋，擰松螺母，轉動標尺管，使刻度盤的壓力指示分度線和標尺相應的壓力指示分度線對準相接，然后將螺母旋緊，再蓋好后蓋。
7.蒸汽流量計工作前，必須將注水箱內注滿阻尼液。可將注水箱上的注水口及排水口處的四只螺栓旋下，在注水口注水，待排水口流出的液體確認無黃銹及污物時，將排水口螺栓旋緊。繼續注水至注水口溢水并確認注水箱無氣體存在時，將注水口螺栓旋緊。注水箱內的阻尼液一定要注滿,否則影響測量精度和損壞流量計內部零件。阻尼液一般用自來水，當流量計周圍環境溫度低于零度或間斷使用時，限尼液要進行防凍處理，防凍阻尼液采用5%的甘醇水溶液，停止使用時應將阻尼液放出。
渦街流量計的測量準確度達到1.0級，使用于測量液體、氣體、蒸汽等低溫介質和各種腐蝕性介質，運用廣泛，具有廣闊的發展前景。
|
