蒸汽流量計的測量原理圖
發布時間：2023-05-10 10:00:23??點擊次數：2103次
目前國內市場上使用的蒸汽流量計有2款，一款蒸汽流量計是電子式，還有一款是機械式，機械式產品屬于淘汰產品，精度差，耐溫低，下面我就為大家講解一下，LUGB智能型蒸汽流量計的工作原理。

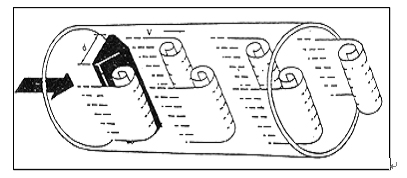

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為 f，被測介質來流的平均速度為 V，旋渦發生體迎流面寬度為 d，表體通徑為 D，根據卡曼渦街原理，有如下關系式:
f=StV/d 公式(1)
式中：
f－發生體一側產生的卡門旋渦頻率
St－斯特羅哈爾數（無量綱數）
V－流體的平均流速
d－旋渦發生體的寬度

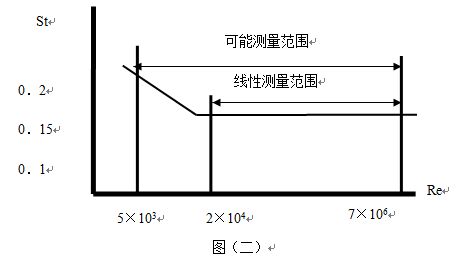

由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關系。
在曲線表中 St＝0.17 的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率 f 就可以求得管內流體的流速，由流速 V 求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）
K＝N/Q（1/m3） 公式（2）
式中：K＝儀表常數（1/m3）。
N＝脈沖個數
Q＝體積流量（m3）
那么這樣看來這款蒸汽流量計的工作原理大家都知道了，在今后采購的過程中能夠更好的幫組大家選型，蒸汽流量計這款，質量，精度高。深得市場消費者的口碑。
|
