水箱水位液位計
發布時間：2021-01-18 09:33:20??點擊次數：2370次

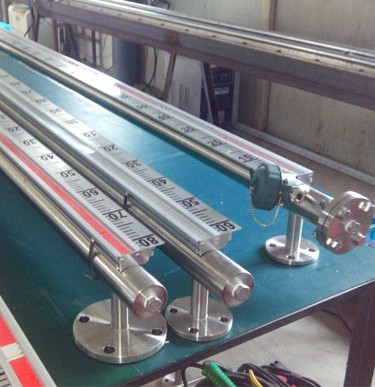

水箱水位液位計產品概述
磁翻板液位計是本公司引進、吸收國外同類產品，并加以吸收、消化、提高，按原化學工業部頒布的磁性液位計標準T21584-95研制生產的產品。可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。
水箱水位液位計型譜
|
型 號 UHZ-517 |
結構特點 | 接液材質 |
測量范圍 (mm) |
適用介質條件 | 法蘭連接 | 重量 | |||||
|
溫度 (℃) |
壓力 (Mpa) |
密度 g/cm3 |
粘度 (Pa.s) |
DN | PN |
基本 重量 |
加長 基本 重量 |
||||
| C10 | 標準型 |
1Cr18Ni 9Ti0Cr18Ni9 (304) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.0 1.6 |
6 | 5 |
| C11 | 高壓型 |
300- 8000 |
-20 +150 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
2.5 4.0 |
6 | 6 | |
| C12 |
高溫型 高壓型 |
300- 8000 |
-20 +350 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
6.3 1.0 |
6 | 6 | |
| C13 |
低溫型號 (防霜型) |
300- 3500 |
>-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.6 2.5 |
6 | 7.5 | |
| C14 |
液氨、液 化石油氣 專用型 |
300- 15000 |
-20 +150 |
0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
| C15 | 耐腐型 |
00Cr17Ni14Mo2 (316L) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
| C16 |
防腐型（ PP外層玻 璃鋼） |
PP |
300- 5000 |
20 +100 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C17 |
防腐型（ PVC 外層 玻 璃鋼） |
U-PVC |
300- 5000 |
20 +60 |
0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C18 | 防腐型 | ABS |
300- 5000 |
-20 +120 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
| C19 |
防腐型（ 不銹鋼內 襯PP） |
PP |
300- 15000 |
-20 +100 |
0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
| C20 | 防腐型 | PE |
300- 5000 |
20 +40 |
0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
| C21 |
蒸氣夾套 加熱型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
| C22 |
高粘度 介質型 |
0Cr18Ni9 (304) |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
| C23 |
食品專 用型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
| □ | 配套儀表及附件內容 | ||||||||||
| O | 盲板法蘭，不配排污閥 | ||||||||||
| L | 液位計底部配排污閥 | ||||||||||
| O | 無液位報警開關 | ||||||||||
| H | 高位報警開關AK-3型，有記憶功能，故障不排除，信號不消除 | ||||||||||
| L | 低位報警開關AK-4型，有記憶功能，故障不排除，信號不消除 | ||||||||||
| B | 高位、低位報警開關全配，有記憶功能AK-3型和AK-4型 | ||||||||||
| G | 高位報警開關，區域型報警AK-1型 |
附DF-1型轉換言放大器壹臺 PF113A插座壹只 JTX-012-22F大功率繼電器（單點：壹只，雙點貳只）PF083A插座 |
|||||||||
| D | 低位報警開關，區域型報警AK-1型 | ||||||||||
| Q | 高位、低位報警開關全配，區域型報警AK-1型貳臺 | ||||||||||
| S | 高位和低位一體化型報警開關，區域型報警AK-2型 | ||||||||||
| O | 無液位控制開關 | ||||||||||
| H | 上限控制開關，單點干黃CK-1型 | ||||||||||
| L | 下限控制開關，單點干黃CK-1型 | ||||||||||
| B | 上限、下限控制開關全配，單點干黃CK-1型貳付 | ||||||||||
| W | 上限、下限控制開關一體化，雙點干黃CK-2型 | ||||||||||
| T | 上限控制開關，霍爾型傳感器CK-3型 | ||||||||||
| L | 下限控制開關，霍爾型傳感器CK-4型 | ||||||||||
| E | 上限、下限控制開關全配，霍爾型傳感器CK-3型貳付 | ||||||||||
| C | 上限、下限控制開關一體化，霍爾型傳感器CK-4型 | ||||||||||
| O | 無遠傳變送器裝置 | ||||||||||
| R | 配LB型捆綁式變送器，輸出二線制4-20mADC | ||||||||||
| S | 靜壓式遠傳變送器，（URS-100）輸出二線制4-20mADC | ||||||||||
| O | 普通防水型 | ||||||||||
| B | 本質安全型ibⅡCT4，可配齊納安全柵或IS4041-Ex隔離柵 | ||||||||||
| Bd | 隔爆型dⅡCT4 | ||||||||||
| O | 不配遠傳顯示儀表 | ||||||||||
| A | 數字、光柱顯示調節報警儀 XGTH-510（豎式） | ||||||||||
| B | 數字、光柱顯示調節報警儀 XGTA-810（橫式） | ||||||||||
| C | 數字顯示調節報警儀 XMTA-810（橫式） | ||||||||||
| E | 雙光柱液位顯示儀 XGH-202（豎式） | ||||||||||
| D | 智能型液位/容量（重量）顯示調節儀XMT-620（橫式） | ||||||||||
| -□□□□ | 測量范圍 | ||||||||||
| -□□ | 介質密度(g/cm3) | ||||||||||
| - | D | 開口常壓容器 | |||||||||
| □ | 工作壓力(MPa) | ||||||||||
水箱水位液位計結構及原理
1、基本型:
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳:
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出:
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌黃開關，利用磁性浮子隨液位移動使黃片開關動作時，實現報警或限位控制。
系統構成及接線
1、上下限開關輸出:
由具有自保持作用的舌黃開關和轉換器組成，舌黃開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳:
由測量單元和變送單元兩部分組成。
3、本安防爆:
a帶本安防爆，上、下限開關輸出型
防爆開關由舌黃開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。
b帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體，*高表面溫度組別T4(135℃)。
c使用注意事項
①變送器外殼設有外接地，用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF
水箱水位液位計的優點
1、結構簡單、堅固牢靠、無需專門維護。
2、直接顯示液位高低，不受被測液高溫、易流動、易燃燒、有毒等特性的影響。
3、翻板工作無需電源，無需斷開的情況下也能顯示液位變化和報警。
4、可用于真空、高壓、高溫的環境，對密度低的液體也可適用。
5、耐腐蝕性能強，適用于大多數腐蝕性液體。
水箱水位液位計主要技術指標
1、量程范圍：300～19000
2、介質密度（g/cm3）：0.5～2
3、介質粘度： ≤0.02Pa.S
4、工作溫度℃：-40～350
5、壓力等級（MPa）：≤32
6、測量精度：≤±10

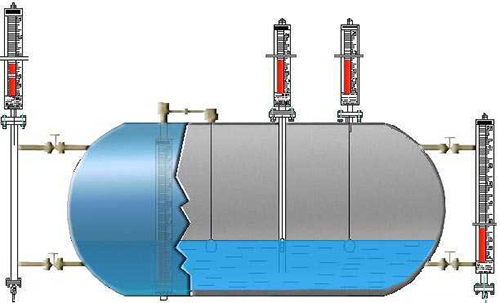

7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或 開關量
11、接口法蘭：PN4.0 DN25 HG20593（側裝式）；PN1.0 DN100 HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定制。
注：當液位計安裝受環境影響，空間位置L1<300訂貨時應明顯提出。
水箱水位液位計應用須知
l、側裝式液位計與被測容器的上下分液管間*好各裝一只截止閥門以便打開或關閉液位計；另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
2、安裝液位計時，法蘭中心線垂直度≤4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭(或朵攀)作固定支撐以增加強度。
3、配套遠傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm。．與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，*好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
4、選用液位控制器，其觸點容量均以阻性負載設計，如用非阻性或大力功率負載則要用中間繼電器轉換。
5、對液體介質中含有懸浮雜質的親磁物質的場合，不宜使用本液位計，因這些雜質會對浮子組件造成卡阻。
6、外形結構中的盲區(L1)與介質密度有關。故不同介質有不同的盲區。
