雷達液位計怎么調試參數
發布時間：2023-09-14 09:53:35??點擊次數：2696次

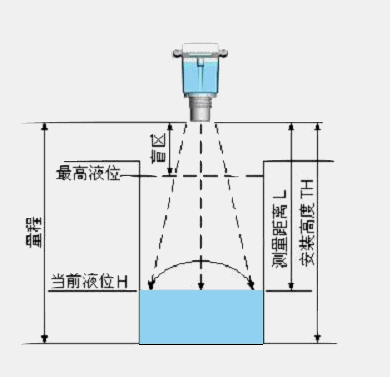

一、雷達液位計工作原理
雷達液位計的工作原理類似于雷達系統，也被稱為無線電波反射原理。當雷達液位計發射電磁波后，電磁波會被液位表面反射，一部分電磁波會被反射回來，另一部分則會穿透液面。這些反射回來的電磁波被接收器接收到，并通過發射器和接收器的相對位置計算出液位高度。
二、基本參數設置
1、打開表蓋，按“Ok”進入設置菜單。

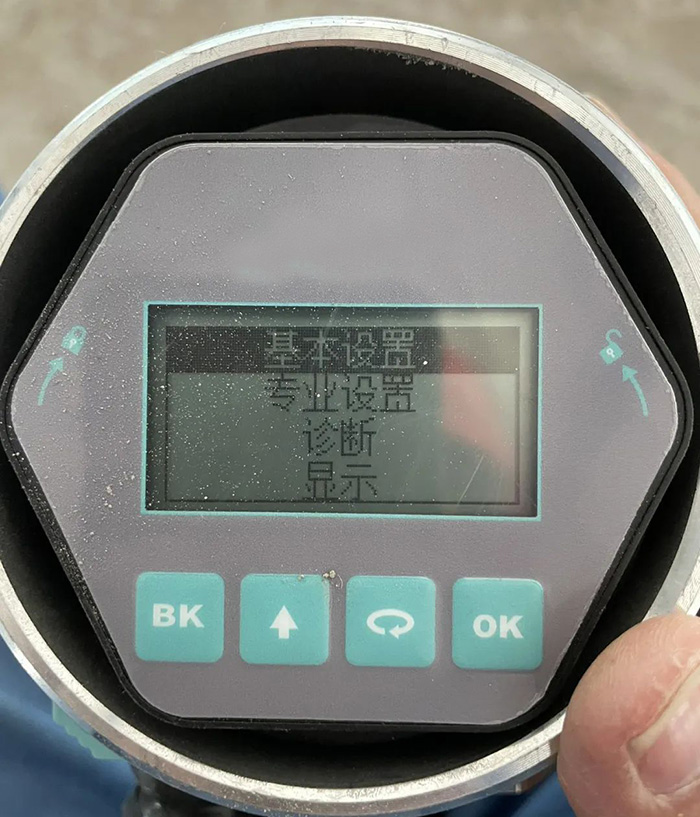

2、選中“基本設置”，按“OK”進入基本設置。

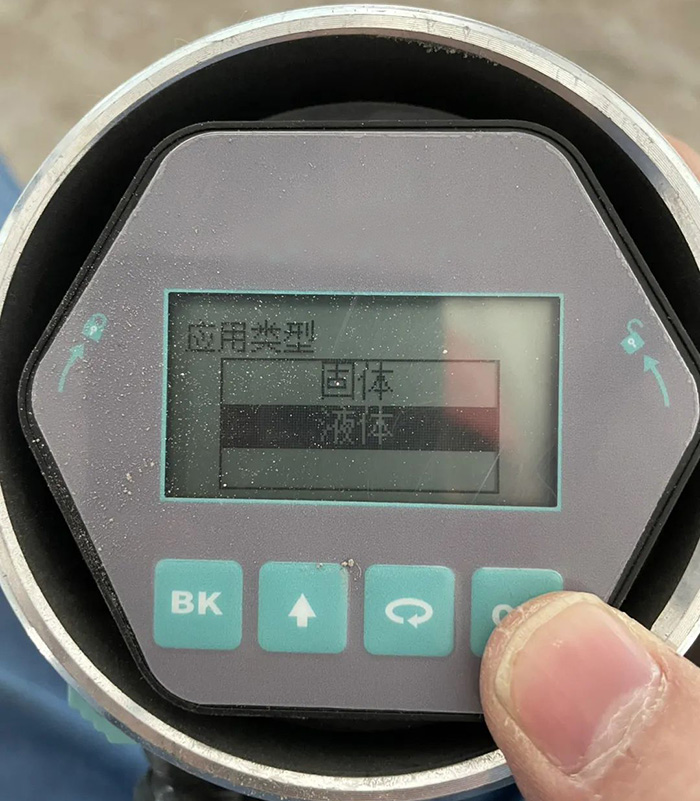

3、應用類型根據實際測量介質選擇，本案例中為測量水槽液位，所以選擇“液體”。
4、容器類型選擇“演示”，演示的響應速度*快。也可根據實際容器選擇。

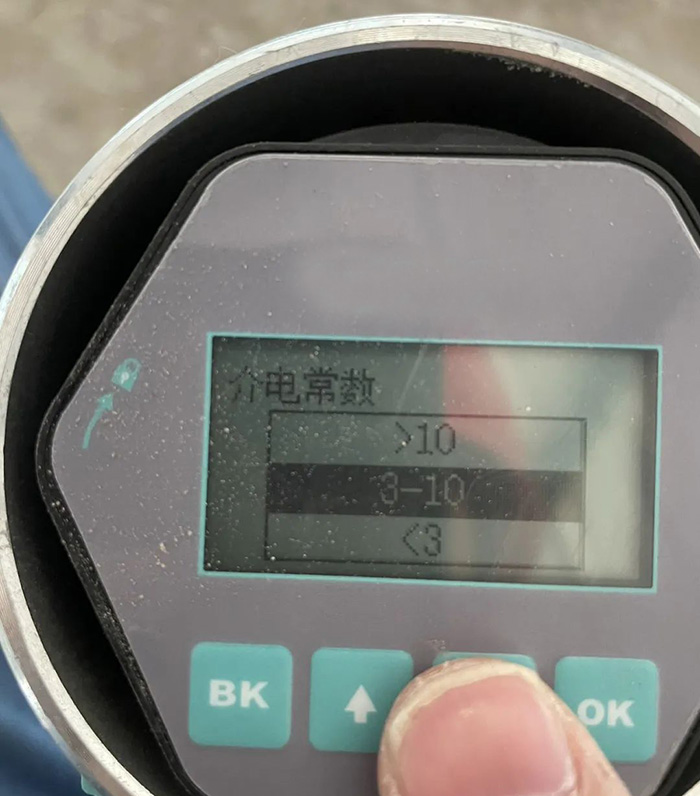

5、設置測量介質的介電常數。

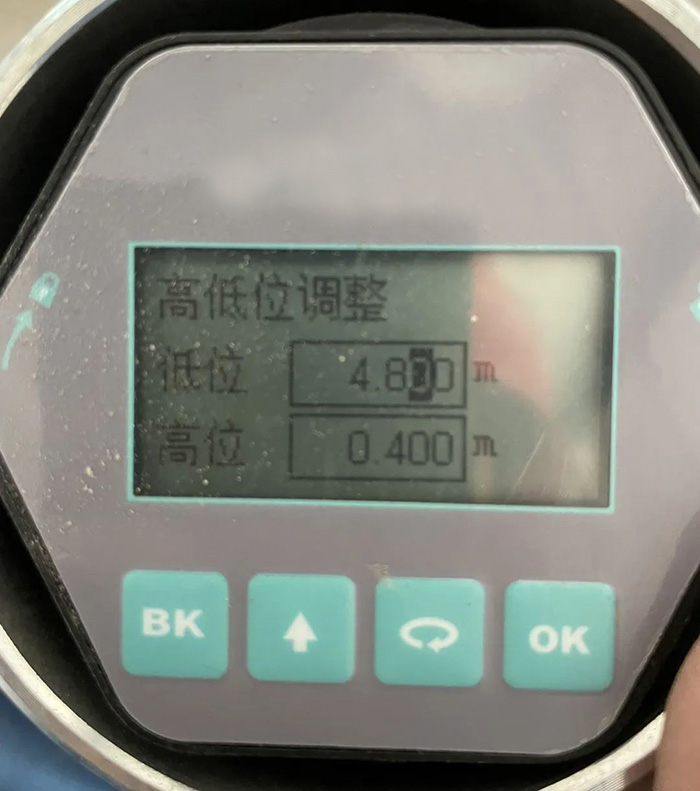

6、設置高低位。

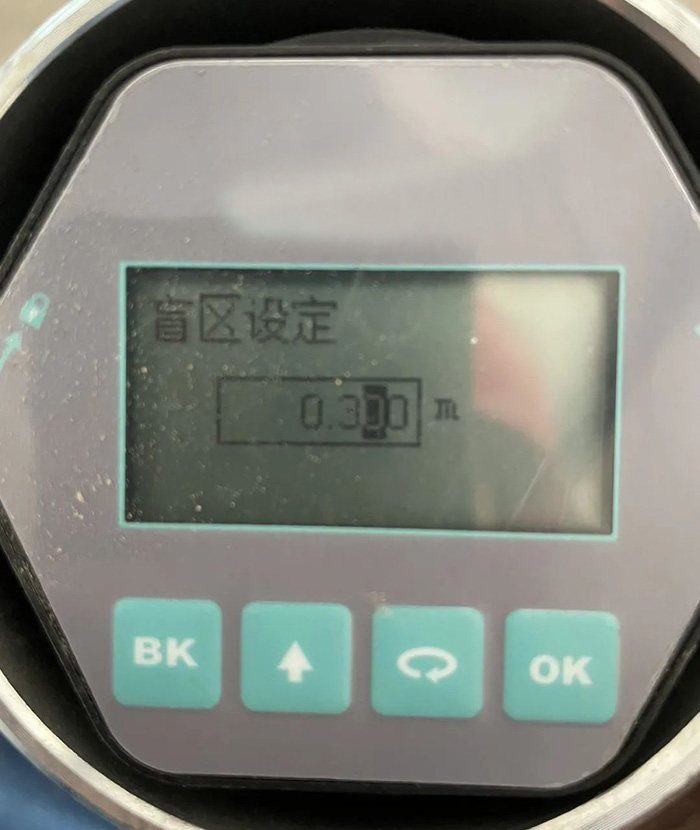

7、盲區設定0.3m。

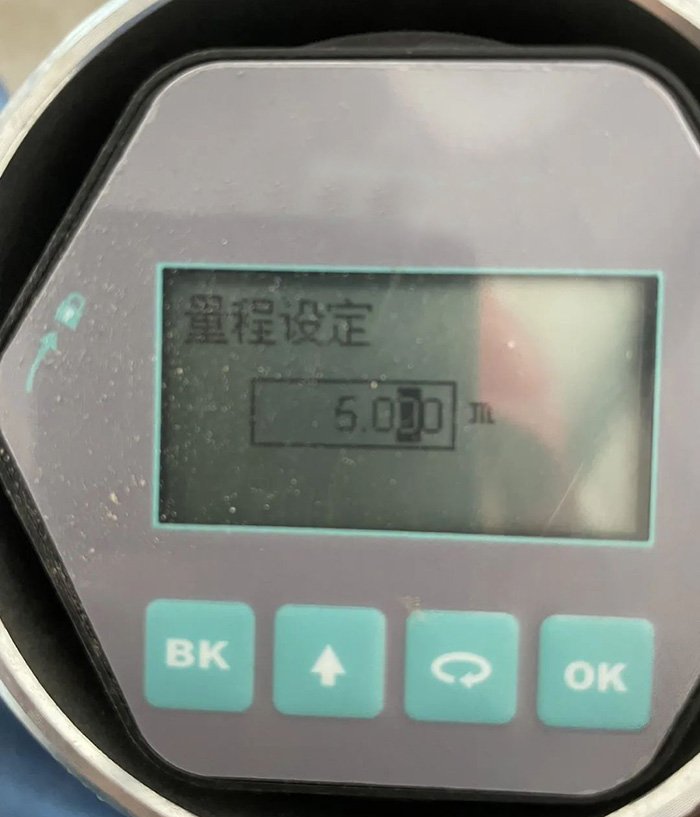

8、量程設定5.0m。

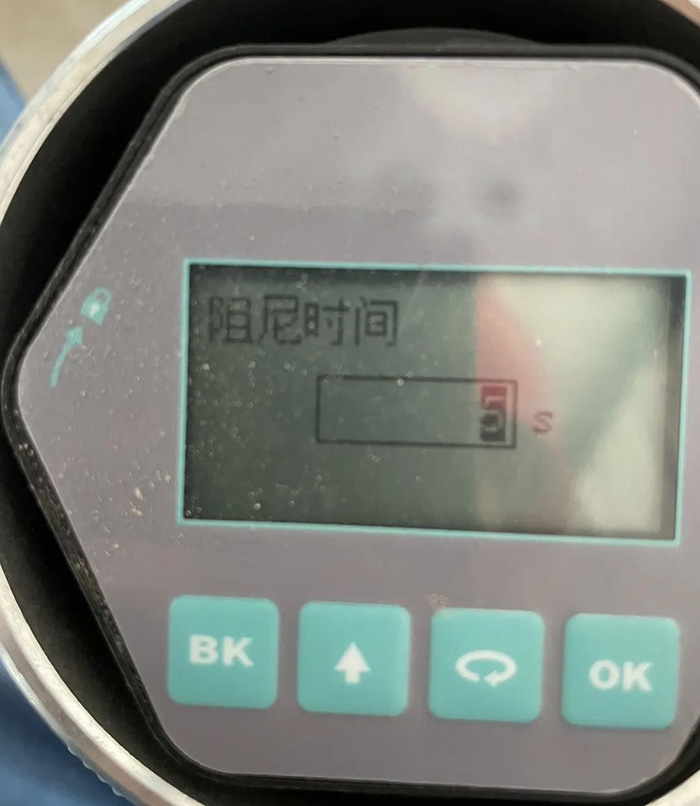

9、阻尼時間設置為5s。

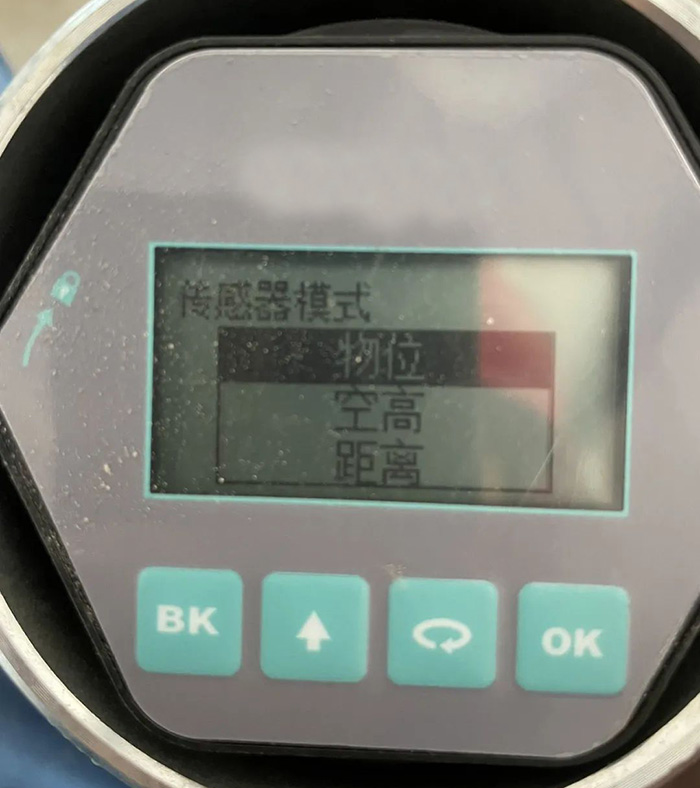

10、傳感器模式設置為“物位”。
三、專業設置
1、在菜單設置頁面，選擇“專業設置”。

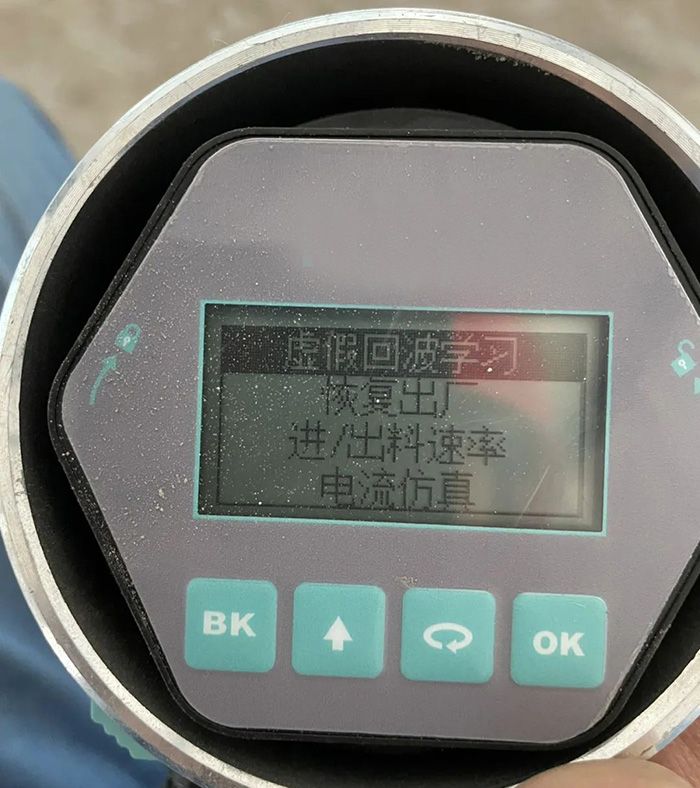

2、選擇“虛假回波學習”。
3、虛假回波模式，選擇“選擇區域”。

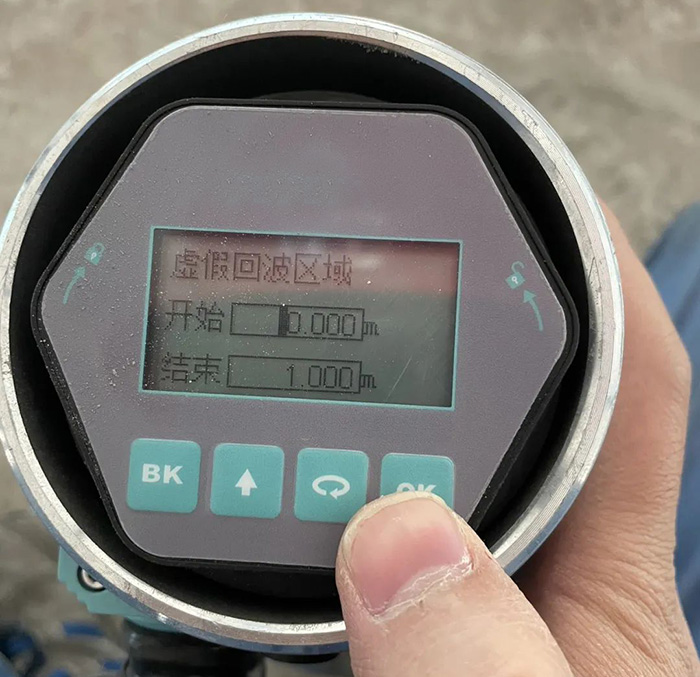

4、“虛假回波區域”數據不變，直接按“Ok”進入下一步。

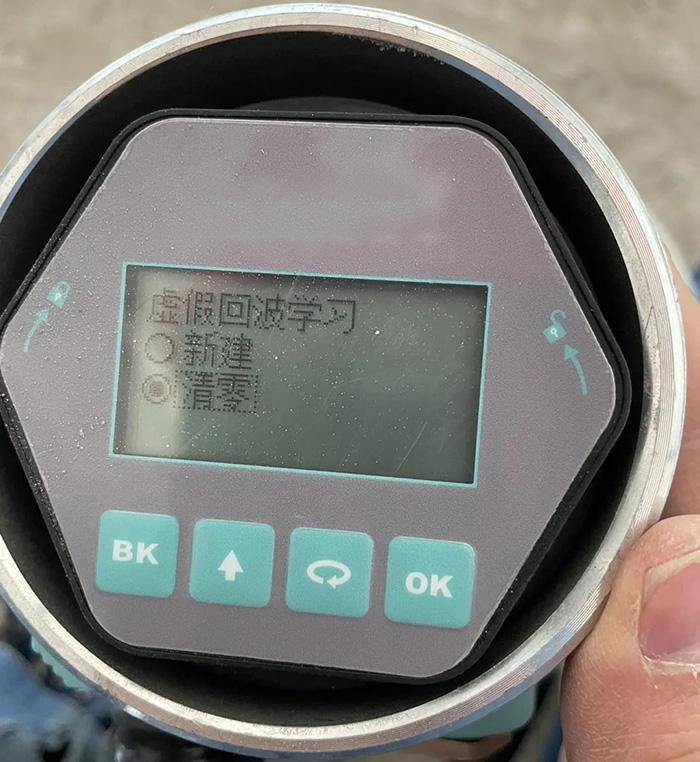

5、進入“虛假回波學習”頁面，選中“清零”，按“OK”進行，顯示OK即清零完畢。
6、選中“新建”，按“OK”新建虛假回波，顯示OK，即新建成功。

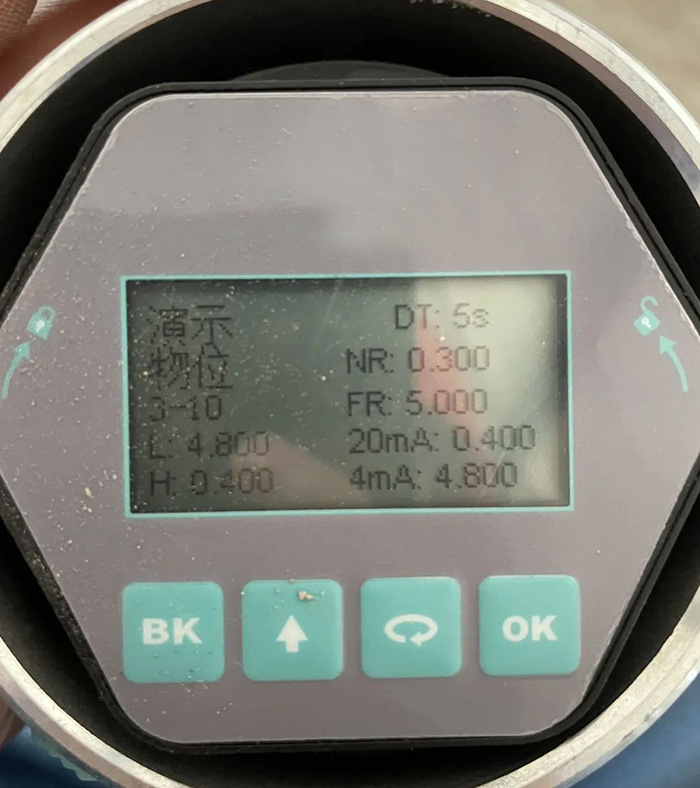

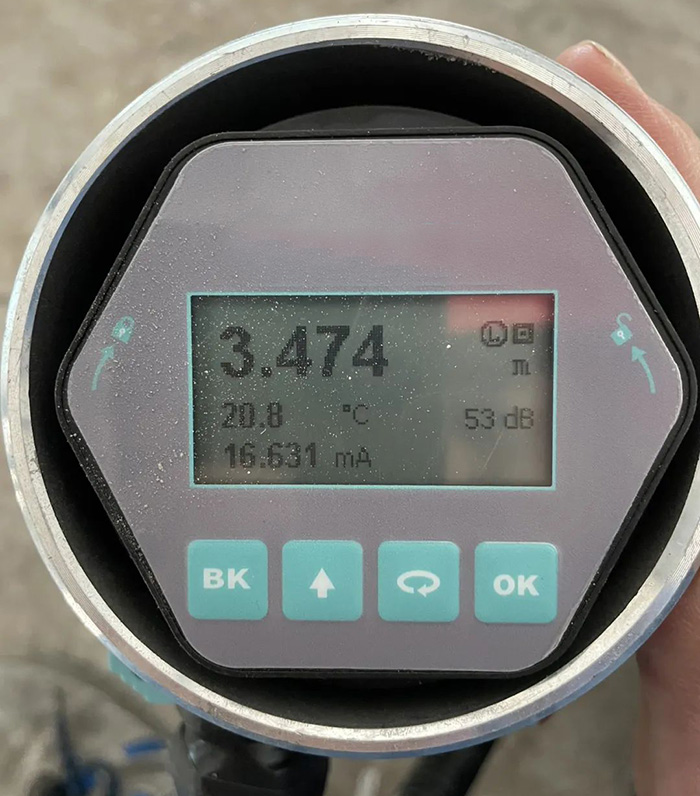

7、按“BK”，即back返回至顯示頁面。
四、其他功能介紹

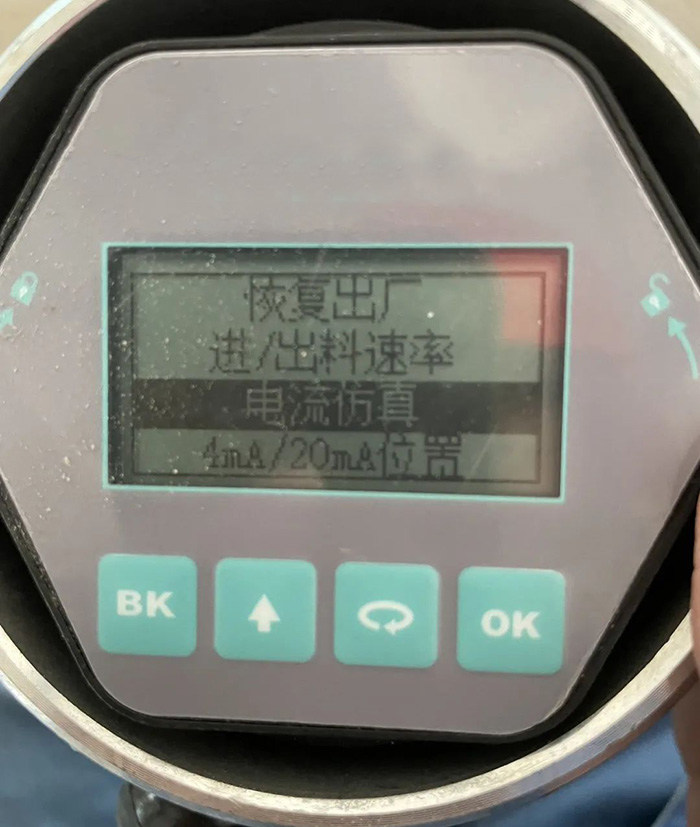

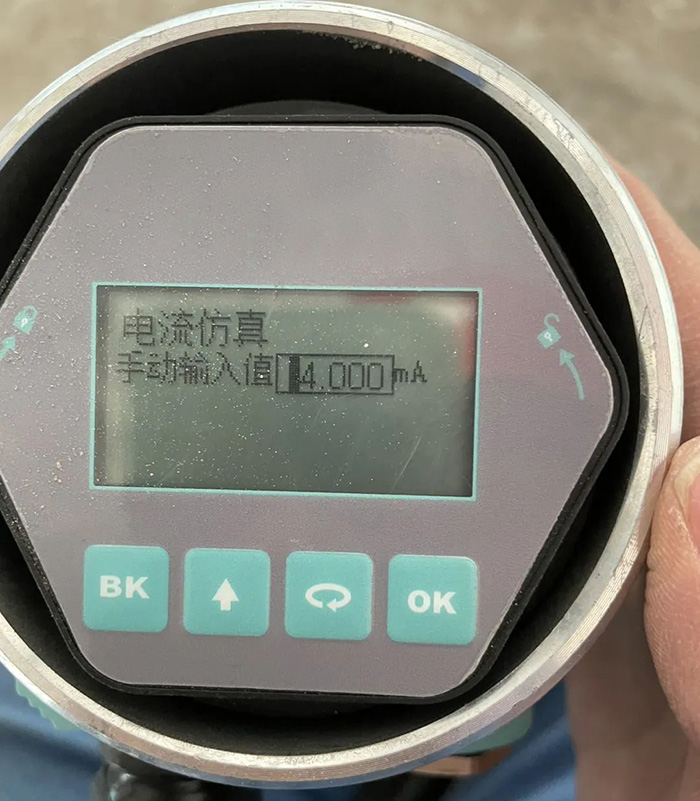

1、儀表模擬仿真：在“專業設置”中選擇“電流仿真”，即可進行4-20mA電流輸出模擬。

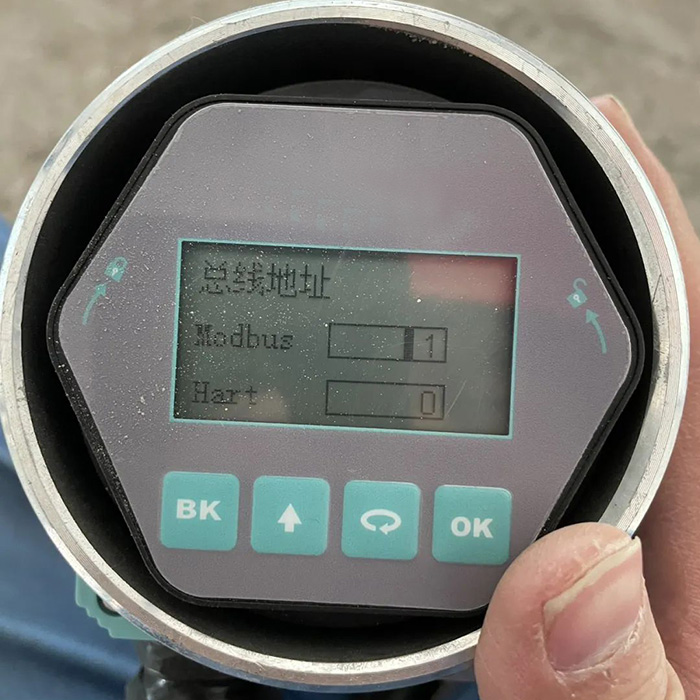

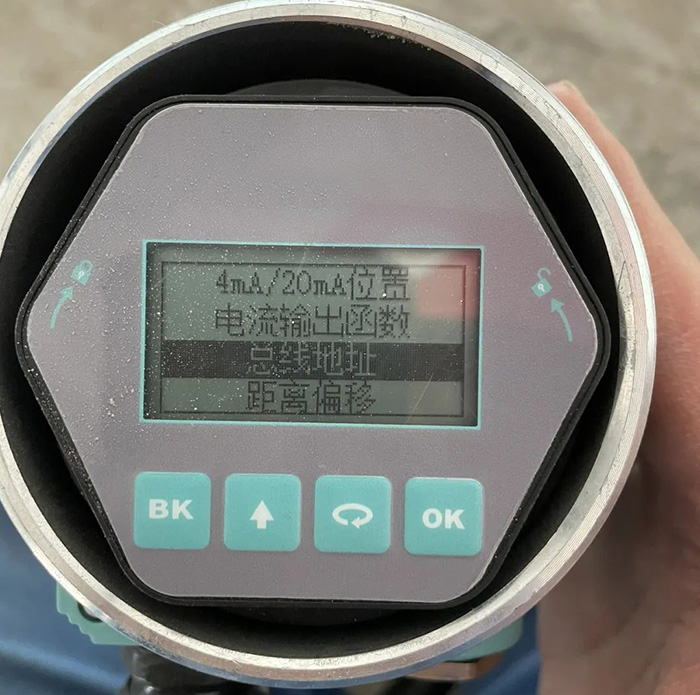

2、通訊功能：Modbus通訊、Hart通訊相關參數設置在“總線地址”中設置。
|
