側裝磁性液位計選型指南
發布時間：2021-08-03 01:39:24??點擊次數：2597次
側裝磁性液位計作為一款連續量液位測量儀表，廣泛應用于工業生產中。這是與其所具有的結構簡單、安裝方便、顯示直觀、可視距離遠，非常適合儲罐、儲槽等容器內介質液位的測量等特點分不開的。但由于側裝磁性液位計適用性廣，各種工況差異很大，這就對側裝磁性液位計的選購提出了較高的要求。本文圍繞側裝磁性液位計如何選購的問題進行介紹，希望對側裝磁性液位計在各種復雜工況下更可靠的工作有所幫助。
一般來講，側裝磁性液位計選購時應注意以下幾點：
一、對側裝磁性液位計所測介質有基本的了解
儀表用戶應對側裝磁性液位計的工作原理和基本組成結構有所了解，并確認所測介質的粘度是否適合使用側裝磁性液位計進行測量。
1、介質的粘度通常小于0.4Pa.s，介質的密度一般在0.5～2.0g/cm³，介質的密度過低，磁浮子加工難度加大。
2、如果密度過大，液體較濃，流動性就會變差，浮子在測量管本體內上下移動的阻力就會變大，浮子較易卡住，無法進行測量。
3、看環境的振動頻率是否小于25Hz，振幅是否小于0.5mm,否則，側裝磁性液位計無法正常工作。
總之，側裝磁性液位計在采購選型時，應*先確定側裝磁性液位計是否滿足實際工況的測量要求，以確定是否購買側裝磁性液位計以及何種型號的側裝磁性液位計。
二、確定側裝磁性液位計的安裝方式
在選型時，*先應確定是采用側安裝、頂裝、側頂安裝還是頂?shù)装惭b等方式進行安裝，確定了安裝方式，也就確定了側裝磁性液位計的基本結構形式。
三、確定過程法蘭的中心距，即側裝磁性液位計的測量范圍
對于測量范圍大于4m的，考慮到運輸?shù)膯栴}，一般進行分段制作；同時，需要增加支撐法蘭，用戶需要提供支撐法蘭位置參數給生產商。同時進一步確定過程法蘭的公稱尺寸、壓力等級、密封面形式等法蘭參數。

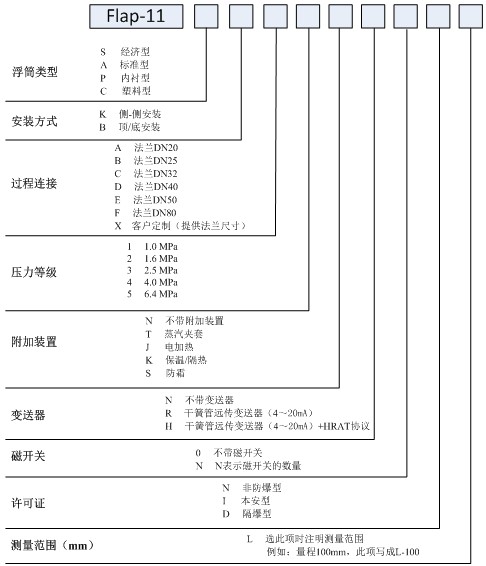

計為Flap-11系列側裝磁性液位計選型表
四、確定過程壓力和過程溫度
過程壓力的大小決定了測量管應使用的規格、壁厚尺寸以及磁浮子的制作要求（浮子的耐壓應大于過程壓力一個等級）；過程溫度的高低決定了磁浮子的磁單元采用的是高溫型還是常溫型的磁鐵，同時還決定了應選擇鋁合金還是塑料介質的顯示面板以及翻片等；而現場的環境決定了顯示面板的防護等級等要求。
五、確定所測量介質種類以及是否具有腐蝕性
如果所測介質為弱腐蝕性介質，一般采用304或316L不銹鋼側裝磁性液位計即可，如果所測介質為工業生產中排放的弱酸弱堿廢水，還可采用塑料型側裝磁性液位計進行測量；如果所測介質為強酸強堿，且壓力小于1.6MPa，溫度小于120℃，這種工況一般采用襯四氟防腐型側裝磁性液位計。
六、所測介質溫度較高或較低，粘度較大時的選型
當所測介質粘度較大或溫度較低易結晶時，可選用蒸汽或熱水夾套型側裝磁性液位計；當所測介質溫度較高或溫度處于零下有防霜要求的，可選用真空夾套型隔熱保溫型側裝磁性液位計。
七、需要遠距離監控和記錄時側裝磁性液位計的選型
如果需要將液位信號遠傳到控制中心進行遠程監控和遠程記錄的，可選擇帶遠傳變送器的側裝磁性液位計或磁開關，即遠傳側裝磁性液位計。遠傳變送器和磁開關根據現場工況要求，有防爆型和非防爆型兩種供選擇。
總之，用戶在對側裝磁性液位計選購時，需根據上文提到的安裝方式、介質名稱、介質的腐蝕性、介質密度、過程壓力、過程溫度、過程法蘭連接類型、法蘭中心距、防護等級以及有無遠傳和隔爆要求等，進行側裝磁性液位計的確定和選配。
|
