頂裝式磁翻板液位計的工作原理與指示異常解決方法
發布時間：2021-03-10 07:57:03??點擊次數：3014次
頂裝式磁翻板液位計可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。頂裝式磁翻板液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。
頂裝式磁翻板液位計，其安全性較之于其他類型的液位儀表有著更多的優勢，因為其是液位的就地顯示不依賴于其他的電子裝置便可實現，并且穩定可靠，波動小，現已經廣泛應用于熱電廠壓力容器中：高、低壓除氧器、生水加熱器、熱網加熱器、機組的高、低壓加熱器、凝汽器等換熱器均安裝此種液位計。
換熱器工作介質為易汽化的液體，壓力從真空狀態到2.5Mpa之間，溫度從40℃到390℃之間，因此液位計的日常維護及指示的準確性，對壓力容器的安全運行起到至關重要的作用。
下面，就為大家具體整理了頂裝式磁翻板液位計的相關知識，一起來看看吧！
一、頂裝式磁翻板液位計工作原理

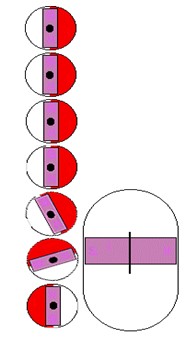

頂裝式磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
二、選型時應考慮的因素
1.測量對象，如被測介質的物理和化學性質，以及工作壓力和溫度、安裝條件、液位變化的速度等。
2.測量和控制要求，如測量范圍、測量（或控制）精確度、顯示方式、現場指示、遠距離指示、與計算機的接口、安全防腐、可靠性及施工方便性。
3.還要考慮到磁性材料的退磁問題，退磁導致液位計不能正常工作，測量結果也可能不準。
三、頂裝式磁翻板液位計特點
1.測量范圍大，不受容器高度的限制。
2.指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。
3.適合容器內液體介質的液位、界面的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能齊全。
4.結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
四、頂裝式磁翻板液位計指示不準的問題>>>>
1.判斷方法
（1）容器始終是運行，但容器的液位卻始終停在某一點上。
（2）容器增大或減少負荷，容器液位不變。
（3）就地液位計與室內顯示屏上壓力差液位計不符。
2.原因
（1）容器中的水上升或下降速度過快，也就是說浮子上升或下降過快，磁性翻板沒有來得及翻動。
（2）磁性翻板重心沒有在中心點，磁浮上升時隨著磁浮翻轉，待磁浮再上升時，翻板又回到原來的位置狀態，沒有顯示有水位的狀態。
（3）容器中水質雜質過多，吸附在磁浮表面。造成磁浮磁性下降，磁浮上升時，不能帶動翻板轉動。
（4）水的液相導管堵塞不同，使的容器中實際水位上升。磁浮卻不隨之而上升。
3.解決方法
（1）盡量使容器中的水位上升或下降不宜太快。
（2）水位計磁性翻板，重心不在中心點。制造質量不符合標準，應更換。
（3）水質不合格應定期沖洗。
4.維修保養
（1）液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
（2）根據介質情況，可定期清洗主導管，清除管內沉積物雜質。
（3）對液位計進行清洗后或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝。
（4）對低溫型及液化氣專用型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。
|
