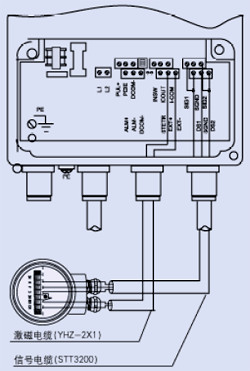

電磁流量計如何正確接線示意圖
電磁流量計的兩線制、三線制、四線制，是指各種輸出為模仿直流電流信號的變送器，電磁流量計其作業原理和布局上的差異，而并非只指變送器的接線方式。
一、先看一下它們的定義。
兩線制：兩根線及傳輸電源又稱傳輸信號，也就是傳感器輸出的負載和電源是串聯在一起的，電源是從外部引入的，和負載串聯在一起來驅動負載。
三線制：三線制傳感器就是電源正端和信號輸出的正端分離，但它們共用一個COM端。
四線制：電源兩根線，信號兩根線。電源和信號是分開工作的。
二、不同線制的差異
1、兩線制
因?yàn)橐瓿蓛删€制變送器有必要一起滿意以下條件:
①、V≤Emin-ImaxRLmax
變送器的輸出端電壓V等于規則的*低電源電壓減去電流在負載電阻和傳輸導線電阻上的壓降。
②、I≤Imin
變送器的正常作業電流I有必要小于或等于變送器的輸出電流。
③、P＜Imin(Emin-IminRLmax)
變送器的*小耗費功率P不能超過上式,一般＜90mW。
式中:Emin=*低電源電壓，對大都外表而言Emin=24(1-5%)=22.8V,5%為24V電源對應的負向改變量；
Imax=20mA；
Imin=4mA；
RLmax=250Ω+傳輸導線電阻。
若是變送器在規劃上滿意了上述的三個條件，就可完成兩線制傳輸。所謂兩線制即電源、負載串聯在一起，有一公共點，而現場變送器與控制室外表之間的信號聯絡及供電僅用兩根電線，這兩根電線既是電源線又是信號線。兩線制變送器因?yàn)樾盘柶瘘c(diǎn)電流為4mA.DC，為變送器供給了靜態作業電流，外表電氣零點為4mA.DC，不與機械零點重合，這種“活零點”有利于辨認斷電和斷線等毛病。并且兩線制還便于運用安全柵,利于安全防爆。

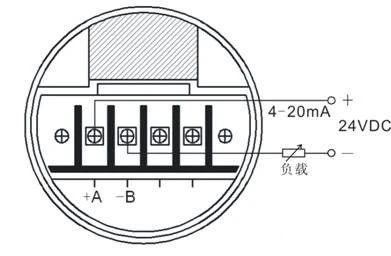

如圖所示，兩線制變送器供電為24V.DC，輸出信號為4-20mA.DC，負載電阻為250Ω，24V電源的負線電位*低，它即是信號公共線，關于智能變送器還可在4-20mA.DC信號上加載HART協議的FSK鍵控信號。
2、三線制
有的儀表廠為了減小變送器的體積和分量、并提高抗攪擾功能、減化接線，而把變送器的供電由220V.AC改為低壓直流供電，如電源從24V.DC電源箱取用，因?yàn)榈蛪汗╇娋蜑樨?fù)線共用發明了條件，這樣就有了三線制的變送器商品。
三線制變送器如圖所示，所謂三線制即是電源正端用一根線，信號輸出正端用一根線，電源負端和信號負端共用一根線。其供電大多為24V.DC，輸出信號有4-20mA.DC，負載電阻為250Ω；0-10mA.DC，負載電阻為0-1.5KΩ；有的還有mA和mV信號，但負載電阻或輸入電阻，因輸出電路方式不一樣而數值有所不一樣。
輸入接納外表的是電流信號，如將電阻RL并聯接入時，則接納的即是電壓信號了。
從上面敘說可看出，因?yàn)楦鞣N變送器的作業原理和布局不一樣，然后呈現了不一樣的商品，也就決定了變送器的兩線制、三線制、四線制接線方式。關于用戶而言，選型時應根據本單位的實際情況，如信號制的一致、防爆需求、接納設備的需求、出資等疑問來歸納思考挑選。
要指出的是三線制和四線制變送器輸出的4-20mA.DC信號，因?yàn)槠漭敵鲭娐吩砑安季峙c兩線制的是不一樣的，因而在運用中其輸出負端能否和24V電源的負線相接?能否共地?這是要注意的，必要時可采納阻隔辦法，如用隔離器、安全柵等，以便和其它外表共電、共地及防止附加攪擾的發生。
3、四線制
因?yàn)?-20mA.DC(1-5V.DC)信號制的遍及和運用，在控制系統運用中為了便于銜接，就需求信號制的一致，為此需求一些非電動單元組合的外表，如在線剖析、機械量、電量等外表，能選用輸出為4-20mA.DC信號制，可是因?yàn)槠渥儞Q電路雜亂、功耗大等緣由，難于悉數滿意上述的三個條件，而無法做到兩線制，就只能選用外接電源的方法來做輸出為4-20mA.DC的四線制變送器了。

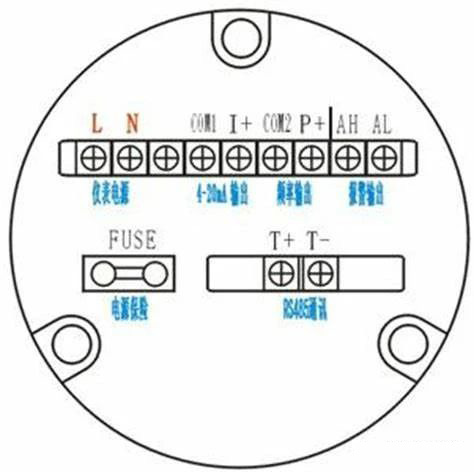

四線制變送器如圖所示，其供電大多為220V.AC，也有供電為24V.DC的。輸出信號有4-20mA.DC，負載電阻為250Ω；0-10mA.DC，負載電阻為0-1.5KΩ；有的還有mA和mV信號，但負載電阻或輸入電阻，因輸出電路方式不一樣而數值有所不一樣。
