磁浮子液位計結構原理圖
發布時間：2021-09-07 07:44:29??點擊次數：2759次
磁浮子液位計廣泛應用于水、鹽酸、硫酸、硝酸、工業廢水、藥液等各種液位的測量。那么磁浮子液位計是如何工作的？其結構又是怎樣的呢？本文擬結合磁浮子液位計的原理及結構圖介紹如下。
磁浮子液位計是基于連通器和磁性耦合原理實現液位實時測量的。當被測容器中的液位升降時，浮筒內的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同的顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處即為容器內液位的實際高度，從而實現液位的準確測量。

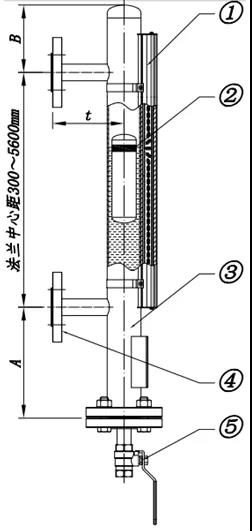

磁浮子液位計結構圖如下：
在上面的磁浮子液位計結構圖中：
①為指示器，也稱做顯示面板，指示器起著就地顯示的作用，方便遠距離觀察液位的實際情況，指示器一般與浮筒捆綁在一起，方便安裝。
②為磁浮子，磁浮子位于浮筒里面，與被測液體直接接觸，當被測容器中的液位升降時，磁浮子也隨之升降，從而指示當前的液位。磁浮子根據不同的液體密度有不同的選擇，同時根據不同的液體酸堿性有不同的材質選擇。
③為浮筒，浮筒通過過程連接與被測容器連接在一起，從而形成連通器，實現液位的測量，浮筒的材質根據不同的液體性質有不同的選擇，例如不銹鋼304、316L、內襯、PVC等等。
④為連接法蘭，過程連接法蘭是浮筒與被測容器之間的連接小管上的緊固件，根據不同的液體性質，不同的工況，有不同的壓力和直徑選擇。兩個連接法蘭之間的距離為磁浮子液位計的測量量程。
⑤為排污閥，排污閥是浮筒下面的配件，當磁浮子液位計需要清洗或調試時，能夠起到關鍵作用。
|
