關于防腐磁翻柱液位計的常見設計與安裝
防腐磁翻柱液位計有兩種主要品種，分別采用不銹鋼本體內襯聚丙烯（PP）和聚四氟乙烯（PTFE）工藝，有很高的結構強度和耐腐蝕性，可適用于鹽酸等酸性液體、堿性液體和有機溶劑。但不適合濃縮硝酸、含氯溶劑、芳香劑、脂肪族等介質液體的測量。
防腐磁翻柱液位計有不銹鋼主體內襯聚四氟乙烯（PTFE）和不銹鋼內襯聚丙烯（PP）兩種，適合腐蝕性介質的測量。
（PTFE：聚四氟乙烯）適用于腐蝕性介質且工作溫度又較高場合的液位測量，采用先進的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，結構可靠，使用壽命長。是氫氟酸等強腐蝕性介質液位測量的選擇。
（PP：不銹鋼本體內襯聚丙烯）適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量,由于采用進口高強度可與金屬接近,尤其是PPR 獨特的保溫性,合該產品適用于室外水箱液位測量,遇冬季內部不會結冰.但不如襯PTFE型耐溫及耐壓性能好，溫度及壓力較低時選用此產品性價比較高。
用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或對進液出液設備進行控制
備注：其實如果腐蝕性不大而且不符合上面的工況，但是卻需要防腐，那么一般性的弱腐蝕性液體選用304不銹鋼或者316L不銹鋼也可以。

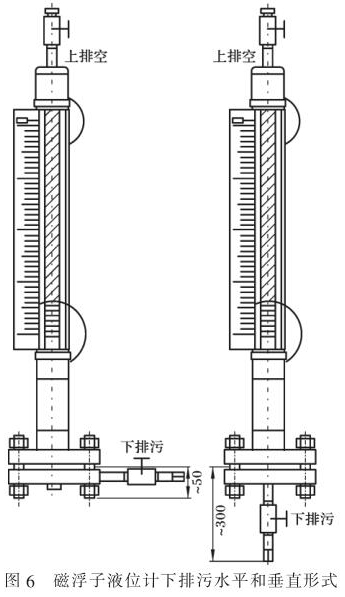

以常用防腐磁翻柱液位計為例。 此類液位計安裝時，一般選用側-側連接方式，帶放空和排污。因此， 應根據預留空間， 決定放空或排污采用垂直（常用）或水平的安裝形式，如圖 6 所示。
在使用 S3D 進行設計時， 配管專業將防腐磁翻柱液位計建模完成后， 自控專業核對防腐磁翻柱液位計位置及安裝空間，若安裝空間不足，應及時反饋配管專業，經調整后仍不能滿足要求， 則通過調整防腐磁翻柱液位計的安裝形式，以達到安裝要求。
如圖 7 所示，以某項目的 3D 模型為例，防腐磁翻柱液位計下連接法蘭距離平臺 0.5m ， 該防腐磁翻柱液位計下法蘭至下排放口（常用垂直形式）約為 0.57m ，為避免平臺開孔，應選擇下排污為水平的形式，約為 0.32m。因此，在設計階段，應通過 3D 模型核對每臺液位儀表的安裝位置及空間， 選擇合理的液位計安裝形式，避免施工時儀表安裝不下。
|
