關于磁翻板液位計在晶背研磨廢水和反洗廢水中的應用
UHZ型磁翻板液位計是凱銘儀表公司創新設計的新一代液位計，產品技術先進，結構合理，顯示清晰直觀，由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。也有主體內磁浮子隨液位的升降而上下運動，同時驅動主體外指示內的雙色磁板翻轉，有液位時轉示紅色、無液位時轉示白色。紅色和白色之間的界線即代表液位高度。從而使液位指示顯得更加清晰。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
磁翻板液位計的制造工藝復雜， 需要消耗大量的水，且隨著先進制程的推進， 單位耗水量也在不斷上升。 磁翻板液位計的水種類很多， 大部分成分復雜， 需分類收集后進行相應處理。 晶背研磨廢水（BG）主要來源于芯片制造過程中晶背研磨制程的清洗廢水，主要污染物為懸浮顆粒。 反洗廢水（BWW）主要為超純水制取工藝中多介質過濾塔和活性炭塔反洗產生。
膜處理工藝常用于自來水和廢水的深度處理，UF-RO 處理工藝已廣泛應用于鋼鐵廢水、 化工廢水、 印染廢水和冷卻水的處理和回用， 取得了良好的效果［4－6］。 針對晶背研磨廢水和反洗廢水的特點，采用膜工藝進行處理及回用， 具有處理效果穩定、維護方便等明顯優勢。 通過工程應用， 旨在探尋和推廣磁翻板液位計制造行業廢水回用的新途徑。
1 工程設計
1．1 設計水量、 水質

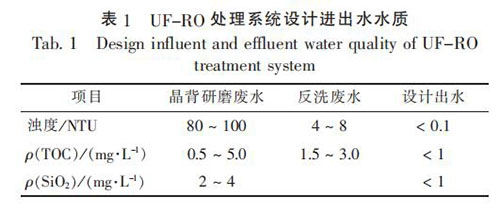

國內某磁翻板液位計廠， 晶背研磨廢水產生量為 150 ～160 m3 ／ d， 反洗廢水產生量 為 500 ～ 700 m3 ／ d， 主要污染物為懸浮物， UF-RO 處理系統設計進水和出水主要水質指標見表 1。
1．2 工藝流程

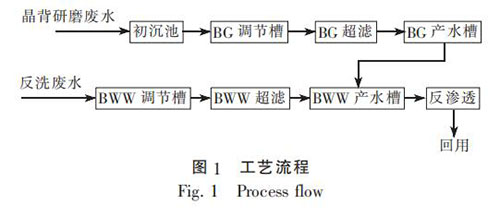

該 UF-RO 處理系統的工藝流程見圖 1。
晶背研磨廢水在排放機臺附近設置簡易平流式沉淀池， 經初沉后進入調節槽， 經過保安過濾器過濾后， 再進超濾膜組， 產水流入產水槽； 反洗廢水進入調節槽， 經過保安過濾器過濾后， 再進超濾膜組， 產水流入產水槽。 兩種超濾產水混合后， 經保安過濾器， 進入反滲透膜組， 產水回用至超純水預處理系統， 濃水排放至廢水系統。
2 主要設備和控制程序
2．1 主要設備
BG 調節槽選用碳鋼（CS）并內襯玻璃鋼（FRP）防腐， 設攪拌器。 BG 產水槽和 BWW 產水槽選用FRP 材質。

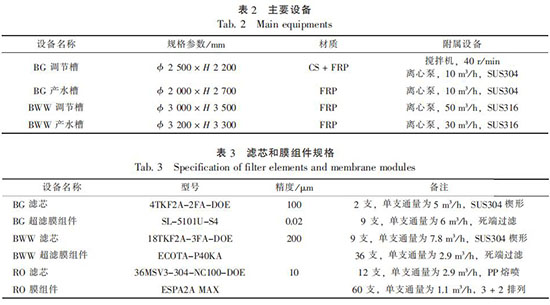

具體的規格參數和附屬設備見表 2。

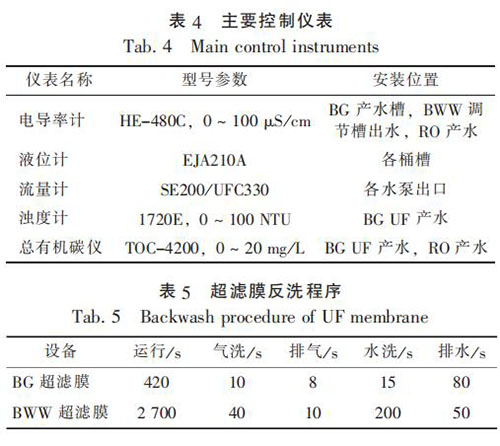

超濾膜組件和反滲透膜組件前均設置保安過濾器， 濾芯和膜組件規格參數見表 3。
2．2 主要控制儀表

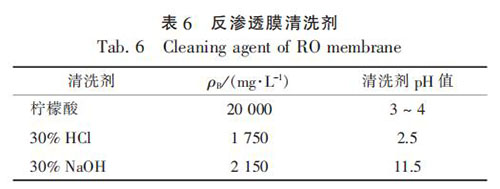

數據采集和過程監控采用ADA 系統， PLC等硬件設備以總線方式連接到服務器上， 進行數據處理和運算。 操作人員可以在ADA 系統上對現場的開關、 閥門進行操作， 實現現場無人值守。各控制點實時記錄運行數據， 生成系統各設備和在線儀表的運行曲線， 便于分析系統運行狀況。主要控制儀表見表 4。
3 膜的清洗
3．1 超濾膜反洗
膜處理工藝應用中， 通量下降過快是影響系統正常運行的主要因素。 而人工清洗需要耗費大量人力， 為此通過程序設定實現自動反洗。BG 和 BWW 超濾膜采用先氣洗后水洗的清洗模式， 程序設定見表 5。
3．2 反滲透膜清洗
反滲透膜運行一定時間后， 污染物會在膜表面沉積， 需要定期進行化學清洗以完全恢復膜性能。 本系統設計清洗周期為 3 個月， 清洗包括循環、 浸泡、 沖洗 3 個過程， 將清洗劑引入反滲透膜 組 ， 按 每 支 膜 11．4 L ／ min 的 流 量 循 環 5 ～ 15min， 再將單支膜流量調至 22．8 L ／ min 循環 5 ～ 15min， 然后再將單支膜流量調至 35 L ／ min 循環 30 ～60 min， 隨后進入浸泡階段， 1 ～ 2 h 后進行沖洗，直至濃水電導率與進水電導率相同。 反滲透膜采用先酸洗后堿洗的步驟進行， 酸洗和堿洗均經過上述過程， 酸洗劑可選用檸檬酸或 HCl， 堿洗劑選用 NaOH。 清洗劑選擇見表 6。
4 運行結果與討論

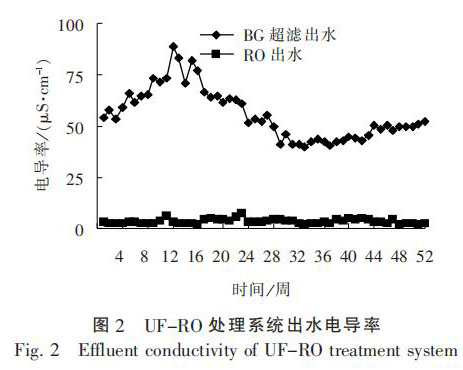

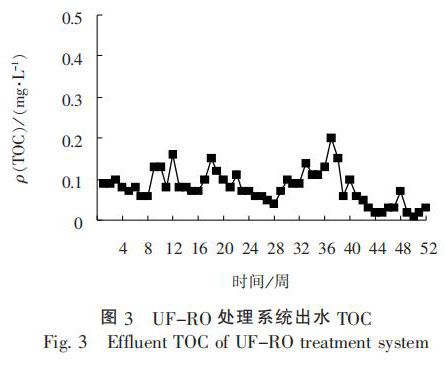

經過 1 年的連續運行， 晶背研磨廢水進水 TOC質量濃度為 0．5 ~ 5.0 mg ／ L， 濁度為 80 ~ 100 NTU，SiO2 質 量 濃 度 為 2 ~ 4 mg ／ L， 反 洗 廢 水 進 水 TOC質 量 濃 度 為 1．5 ~ 3.0 mg ／ L， 濁 度 為 4 ~ 8 NTU，UF-RO 處理出水 TOC 質量濃度低于 1 mg ／ L， 濁度低于 0．1 mg ／ L， SiO2 質 量 濃 度 低 于 1 mg ／ L， 完 全可以回用至超純水預處理系統。 UF-RO 處理系統出水電導率和 TOC 濃度見圖 2 ～ 圖 3。
5 效益分析
本工程總投資約為 420 萬元， 年能耗費為 69 890元， 年耗材更換費用為 12 000 元， 運行成本約為 3 元 ／ m3， 低于自來水價格。 工程實施后， 年回收并回用水量 154 260 m3， 節約了相應量的自來水。
6 結語
采用 UF-RO 工藝處理磁翻板液位計晶背研磨廢水和反洗廢水， 出水 TOC 質量濃度低于 1 mg ／ L， 濁度低于 0．1 mg ／ L， SiO2 質 量 濃 度 低 于 1 mg ／ L， 完 全達到設計要求并回用于超純水預處理系統。 本工程實施后， 年回收并回用水量達到 154 260 m3， 有效降低了自來水消耗量。 同時， 該系統運行維護簡單， 處理成本低， 取得了良好的節水效果和經濟效益。
